核电防护涂装体系设计概论

核能电站，简称核电站，是指利用若干核反应堆中核燃料裂变所放出的热能来发电，或者发电兼供热的动力设施。以核能发电为主的发电厂称为核能发电厂。

目前，世界上核电站常用的反应堆有压水堆、沸水堆、重水堆和改进型气冷堆以及快堆等。

外部腐蚀环境

核电站大都处于海滨或河滨，钢筋混凝土及钢结构长期受到海河大气及酸、碱、盐等化学介质的腐蚀；同时，核反应堆中的放射性元素也极易对人体造成伤害。因此，核电建筑、核电设施需要严格的防辐射保护，以及有效的防腐保护。
针对核电建筑和设备的不同部位及其所处环境，该章节主要介绍压水堆核电站的相关防腐的设计。

核电站防护涂层简介

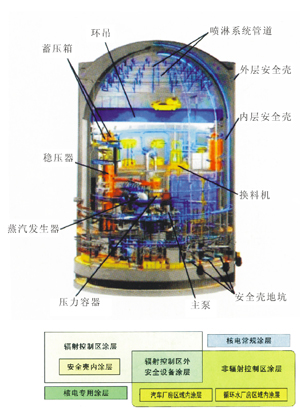

根据核电站厂房功能和分布区域，压水堆核电站可划分为核岛、常规岛、辅助系统三部分；其中常规岛和辅助系统统称为常规岛。为此对应，核电涂料分为核电专用涂料和核电常规涂料（见下图）。

砼质压力管道内壁防腐防护涂层配套体系

核级专用涂层是指能满足核电站所特有的环境条件、技术要求的涂层体系。核电站涂层主要有以下几种类型：

·辐射控制区涂层

辐射控制区涂层是指除安全壳的辐射控制区之外的核电站其余设备及构筑物表面涂层。主要应用于构筑物包括电气厂房、连接厂房、应急柴油机厂房等。

·安全壳内涂层

安全壳内涂层，包括安全壳内全部设备以及构筑物表面的涂层体系。核级防护涂料主要应用于设备包括有反应堆容器、蒸发器、稳压器、安注箱、硼注箱、堆内构件与驱动机构，主泵、核岛里面的主管道等；构筑物包括反应堆厂房、核辅助厂房、核燃料厂房与换料水池等。

辐射控制区外的安全设备涂层

辐射控制区外安全设备涂层是指非辐射控制区的主要核安全相关设备、构筑物表面的涂层。主要包括：海水冷却系统设备、强制通风和通水管道或沟槽，核级储罐内、外部涂层，高架烟囱或设施，气机主油箱及应急柴油机油箱内部涂层等。

核电常规涂料

核电常规涂料应用于包括核电站非辐射控制区内，除核安全设备内外表面涂层以外的全部设备及构筑物涂层，技术要求与其它工业领域同等环境条件下涂层技术指标基本一致。

防核辐射涂层设计标准和依据

砼质压力管道内壁防腐防护涂层配套体系

表-1核电用常规防腐蚀涂层性能试验相关标准

核级涂料与核级专用涂层适用法规和标准

核级专用涂层应用由上层文件、标准、执行文件三部分组成。
世界范围内主要由美国和法国两套体系。美国体系由上层文件NRC1.54+ASTM标准+执行程序组成；法国体系由RCCM F5300+NF标准+可执行文件。
中国核级专用涂层标准以秦山一期、秦山二期涂层技术的成功应用为前提，提出核电专用涂层的EJ标准，见表-2。

表-2核电站涂层适用EJ标准

核级专用涂料，除了满足防腐蚀和美观装饰的要求外，还必须具备易于去除放射性沾污、耐辐照和在事故条件（LOCA）下保持稳定的特殊性能。这些特殊性能对于保障核电站安全，防止放射性污染，保证人员安全是非常重要的。RCCM F5300涂漆中规定，安全壳内涂层系统必须进行去污、辐照、LOCA三项核性能评定试验。核级专用涂层性能试验相关标准见表-2，表内试验项目的中国EJ标准等同于NF（法国），ASTM（美国）标准。

表-3核级专用涂层性能试验相关标准
